Produkte
Einschneckenextruder
Werkzeuganschluß
Gewinde für Werkzeuganschluß bzw. komplett
als Werkzeuganschluß-System mit Zylinderflansch,
Werkzeugflansch, Klappscharnier und Doppelheizband.
Auf Kundenwunsch können jeweils passende
Werkzeuganschlüsse geliefert werden.
Sicherheitseinrichtung
Berstventil bei Überdurck, Sicherheitsabschaltung
bei Motorüberlastung oder Masseüberdruck
(bei Einsatz eines Massedrucksensors).
Steuerungstechnik
Der Schaltschrank ist in die Maschine integriert. Ihre Bauteilvorschriften können berücksichtigt werden.
Ausstattungsvarianten sind: Einzeltemperaturregler mit automatischer Selbstoptimierung und
Heizstromüberwachung, bildschirmbedienbare Extrudersteuerung, Not-Aus, Betriebsstundenzähler,
Anzeige für Motorstrom und Schneckendrehzahl, Potentiometer für stufenlose Drehzahleinstellung,
Blitzleuchte für die Alarmanzeige, Zeitschaltuhr, Bildschirm und Bedienelemente in schwenkbarem Gehäuse,
Rezeptverwaltung, Master-Slave Anschaltung an übergeordnete Steuerung.
Zylindertemperierung
Die Zylindertemperierung erfolgt mittels
Heiz-Kühl-Kombinationen wahlweise mit Keramik-
oder Glimmerheizbändern, luftgekühlt. Spezielle
Kupfer-Kühllamellen sorgen für eine Verbesserung
der Kühlleistung.
Rahmen
Stahlkonstruktion, stabil und schwingungsarm ausgelegt, im Rahmen separate Rohrsysteme
für Wasser-, Öl- und Druckluftanschluß entsprechend Maschinenausstattung.
Antrieb
Motor-Getriebe-Kombination in U-Bauform, der Motor
ist direkt angeflanscht, AC-Motor mit digitaler Regelung
(Vektorfluß). Alternative Antriebe sind der Kompakt-
Getriebemotor oder der Antrieb mit Torque-Motoren
mit ihren Vorteilen wie z. B. geringerer Platzbedarf,
niedrigerer Geräuschpegel und geringere Verschmutzung.
Frequenzumrichter wahlweise mit Wasserkühlung.
Verfahrenseinheit Einschneckenextruder
L:D 25-35D-Ausführungen, Schnecke und Zylinder
nitriert, Zylinder luftgekühlt, förderwirksamer Einzug
mittels Nutbuchse, wahlweise Axial- oder
Wendelnuten, Schnecke in verschiedenen
Geometrien einschließlich Barrieregeometrie
lieferbar, kombinierbar mit Scher- und Mischteilen,
Schneckentemperierung, Schnecke grundsätzlich
nach vorn und hinten ausbaubar, Zylinder für
abrasive Materialien, Bimetallausführung, Schnecke
gepanzert.
Materialzuführung
Trichter mit Trichterverstellung mit den Positionen
Auf, Zu, Entleeren. Der Einsatz von pneumatischen
Fördersystemen ist möglich. Trichter mit Sichtfenster,
alternativ mit Füllstandsüberwachung.

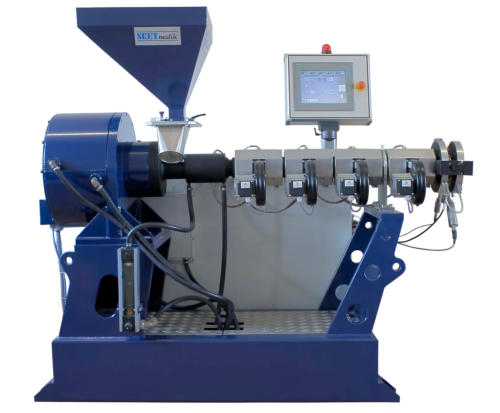

Die SKETmatik Einschnecken-Extruder unterliegen einem Baukastenstystem und können so indivuell
an Ihre Anforderungen angepaßt werden.
Typübersicht*
Extruder für Profilextrusion, Kabelextrusion und Blasformen
Extrudertyp
KEP 45--
KEP 60--
KEP 75--
KEP 90--
KEP 120--
KEP150--
Schneckendurchmesser (mm)
45
60
75
90
120
150
Schneckenlänge (mm)
25-30xD
25-35xD
25-35xD
25-35xD
35-35xD
25-35xD
Schneckendrehzahl (U/min)
- L
45
35
30
- S
180
160
140
120
100
100
- N
180
160
140
120
100
100
max. Schneckendrehmoment (Nm)
2000
4000
8000
13000
18000
30000
Antriebsleistung (kW)
- L
9
16
21
- S
24
35
75
120
180
350
- N
45
65
90
150
200
400
Heizleistung (kW)
4x2
4x3,5
4x5
4x8
5x10
5x16
Ausstoß (kg/h), max.
- L (PVC-U)
40
75
100
120
- S (z. B. PP)
80
140
220
320
450
760
- N (z. B. PP)
100
200
310
420
730
920
Extruder für Rohrextrusion
Extrudertyp
KEP 60--
KEP 75--
KEP 90--
KEP 100--
KEP 120--
KEP150--
Schneckendurchmesser (mm)
60
75
90
100
120
150
Schneckenlänge (mm)
30xD
30xD
30xD
30xD
30xD
30xD
Schneckendrehzahl (U/min)
200
175
150
140
115
100
max. Schneckendrehmoment (Nm)
4000
8000
13000
15000
18000
30000
Antriebsleistung (kW)
100
155
220
275
315
410
Heizleistung (kW)
4x3,5
4x5
4x8
5x8
5x10
5x16
Ausstoß (kg/h), PE100
260
400
600
700
950
1200
* Extrudertypen anderer Baugrößen sind auf Anfrage ebenfalls lieferbar
